Questão nº 32
Questão de Engenharia Civil · FCC TRT5 2022 (nº 32)
FCC2022Analista Judiciário - Área Apoio Especializado - Especialidade Engenharia (Civil)Engenharia Civil
Gabarito: Bver comentário ↓

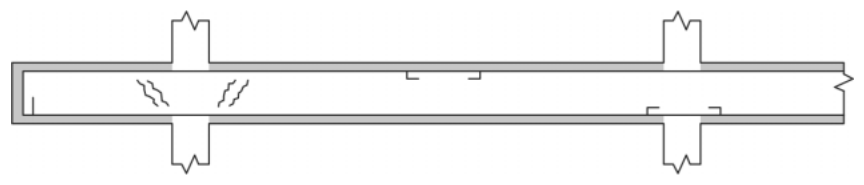

Considere a figura a seguir que mostra uma viga sujeita a fissuração por deficiência de capacidade resistente:
A patologia apresentada trata-se de fissuração por
- Aesmagamento do concreto, por insuficiência da armadura de compressão.
- Bcisalhamento, por insuficiência de armaduras para o combate ao esforço cortante. (alternativa correta)
- Cflexão, como consequência da insuficiente seção de aço diante do momento positivo.
- Dflexão, como consequência da insuficiente seção de aço diante do momento negativo.
- Eflexocompressão, devido à contração plástica do concreto.
Resposta comentada
Gabarito Alternativa B
Fissuras em vigas de concreto armado fornecem pistas cruciais sobre a causa do problema estrutural; a direção e localização das fissuras são os principais indicadores.
- (A) Incorreta: Esmagamento do concreto ocorre na zona comprimida e geralmente se manifesta com fissuras longitudinais ou desagregação do material, não com as fissuras diagonais mostradas.
- (B) Correta: As fissuras diagonais, tipicamente inclinadas a 45 graus e localizadas próximas aos apoios, são características de falha por cisalhamento (esforço cortante). Elas indicam que a armadura transversal (estribos) é insuficiente para resistir às tensões de cisalhamento.
- (C) Incorreta: Fissuras por flexão devido a momento positivo (no meio do vão de uma viga biapoiada) são predominantemente verticais e localizadas na face inferior da viga, não diagonais perto do apoio.
- (D) Incorreta: Fissuras por flexão devido a momento negativo (sobre apoios intermediários ou em balanços) são predominantemente verticais e localizadas na face superior da viga, não diagonais.
- (E) Incorreta: Fissuras por contração plástica do concreto ocorrem no concreto ainda fresco, são superficiais, irregulares e formam um padrão de "mapa", não as fissuras estruturais profundas e inclinadas da imagem.
Fonte: FCC TRT5 2022 Analista Judiciário - Área Apoio Especializado - Especialidade Engenharia (Civil) (Caderno Tipo 001). Reproduzida para fins de estudo.
