Questão de Engenharia Civil · FCC TRT17 2022 (nº 44)

Fissuras em estruturas de concreto são como "rugas" que aparecem quando as forças internas (tensões) superam a capacidade do material, e o padrão dessas fissuras nos ajuda a entender qual tipo de força está agindo na peça.

Conceito-chave: As fissuras no concreto surgem principalmente onde há tração (esforço de estiramento), pois o concreto é muito fraco para resistir a esse tipo de força. O padrão dessas fissuras é um indicador do esforço solicitante (a força externa que atua na estrutura) que as causou.

• (A) Incorreta: A compressão é um esforço de esmagamento. O concreto é muito resistente à compressão, e quando falha por compressão, geralmente ocorre esmagamento ou flambagem, com fissuras mais distribuídas ou em planos de cisalhamento, não o padrão de fissuras verticais que se abrem na face tracionada.
• (B) Incorreta: A tração é a tensão interna que diretamente causa a fissura no concreto, já que o material é fraco a ela. No entanto, a pergunta se refere ao esforço solicitante (a força externa que gera essa tensão). A flexão é o esforço solicitante que induz tensões de tração em uma face da peça e compressão na outra. A armadilha aqui é confundir a tensão interna (tração) que o concreto não resiste com o esforço externo (flexão) que gera essa tensão na peça.
• (C) Incorreta: A torção é um esforço de giro ou torção. Ela causa fissuras em espiral ou helicoidais, geralmente a 45 graus em relação ao eixo longitudinal da peça, o que não corresponde ao padrão mostrado.
• (D) Incorreta: O cortante é um esforço de cisalhamento. Ele causa fissuras diagonais, geralmente próximas aos apoios e com inclinação de aproximadamente 45 graus, diferentes das fissuras predominantemente verticais e horizontais mostradas.

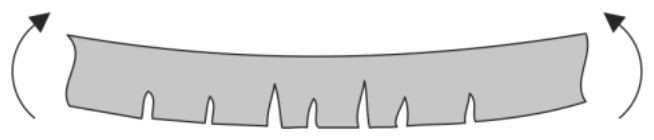

• (E) Correta: A flexão (ou dobramento) em uma viga causa tensões de tração em uma das faces (geralmente a inferior no meio do vão ou a superior nos apoios, dependendo do tipo de apoio e carregamento) e tensões de compressão na face oposta. Como o concreto é fraco à tração, ele fissura nessas regiões. As fissuras de flexão são tipicamente verticais ou quase verticais, iniciando na face tracionada e se propagando para a zona comprimida, exatamente como ilustrado na Figura I, que mostra fissuras na parte inferior da viga (zona de tração por flexão positiva).
