Questão de Engenharia Elétrica · FCC TRT15 2024 (nº 47)

Chaves seccionadoras são dispositivos elétricos que servem para abrir ou fechar circuitos de alta tensão, isolando fisicamente um trecho da rede para manutenção ou segurança, mas sem a capacidade de interromper correntes de carga (elas não desligam equipamentos em funcionamento).

• (A) Incorreta: Uma chave semi-pantográfica lateral possui um braço articulado que se move lateralmente (horizontalmente) para fazer a conexão, diferente do movimento vertical visto na imagem.
• (B) Incorreta: O termo "reversa" não é padrão para este tipo de chave; uma chave de abertura vertical comum se move para cima para conectar, como na imagem.

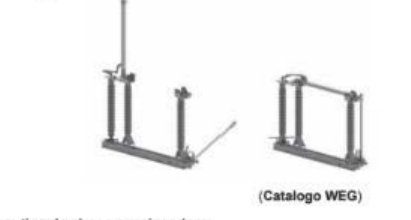

• (C) Correta: A imagem mostra uma chave onde o contato móvel (a lâmina) se eleva verticalmente para fazer a conexão com o terminal superior, caracterizando uma chave de abertura vertical.
• (D) Incorreta: Uma chave semi-pantográfica horizontal teria um movimento de abertura lateral, e não vertical, além de um mecanismo articulado diferente.
• (E) Incorreta: Uma chave semi-pantográfica vertical possui um mecanismo articulado mais complexo, que se dobra ou estende verticalmente, diferente da lâmina simples que pivota para cima mostrada na figura. A armadilha aqui é a palavra "vertical", mas o mecanismo "semi-pantográfico" é distinto do movimento simples de pivô da imagem.
