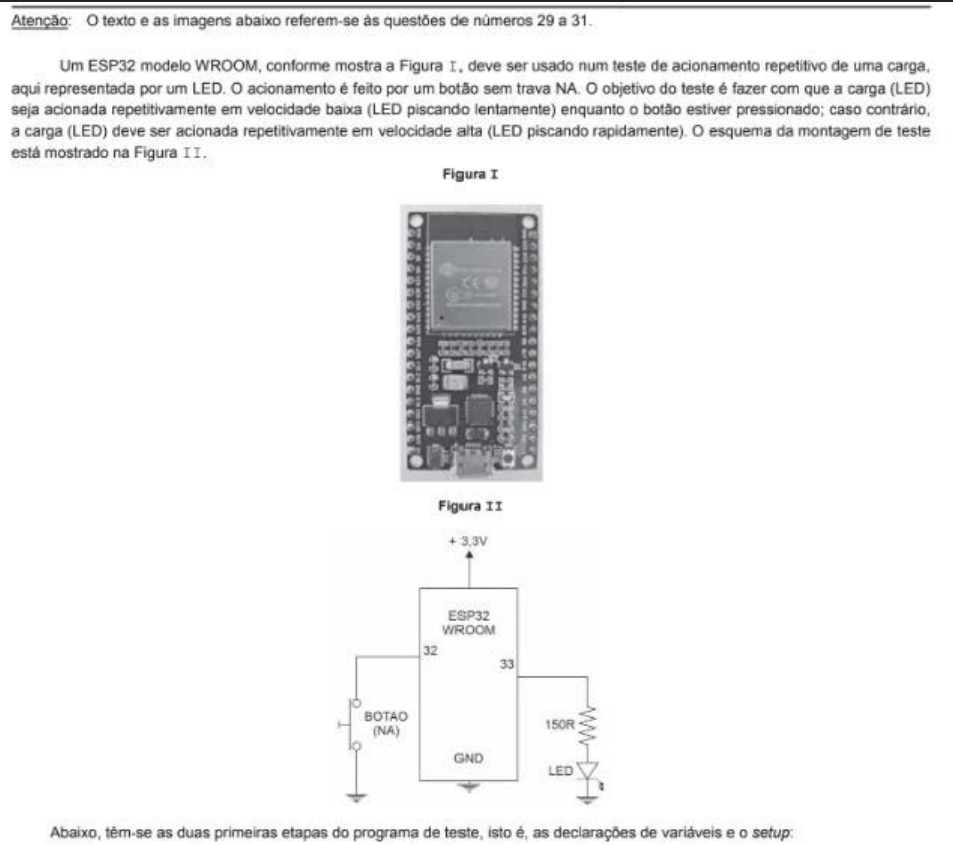

Questão de Engenharia Elétrica · FCC TRT15 2024 (nº 29)

Quando configuramos um pino como `INPUT_PULLUP`, estamos dizendo ao microcontrolador para usar esse pino como uma entrada digital (para ler um sinal, como de um botão) e, ao mesmo tempo, ativar um resistor interno que puxa o nível lógico do pino para alto (HIGH ou '1') por padrão. Isso é muito útil para botões, pois garante que o pino tenha um estado definido (HIGH) quando o botão não está pressionado, evitando que ele fique 'flutuando' e lendo valores imprevisíveis.

A) Incorreta: A função `INPUT_PULLUP` configura o pino como entrada, mas ela garante que o pino esteja em nível lógico alto ('1') quando o botão não estiver acionado. Se o botão estiver acionado (e tipicamente conectado ao GND), o pino irá para baixo ('0'), mas essa não é a garantia direta da função `INPUT_PULLUP` em si, e sim da ação do botão. A armadilha aqui é que descreve um resultado comum, mas não a função primária de "garantia" do `INPUT_PULLUP`.
B) Incorreta: A função `INPUT_PULLUP` não tem relação com a modulação por largura de pulso (PWM); ela é para configurar pinos digitais de entrada.
C) Incorreta: A função `INPUT_PULLUP` ajuda a estabilizar o sinal da entrada, mas a função debouncing (eliminação de ruídos de contato do botão) é uma técnica de software ou hardware separada que precisa ser implementada para lidar com os múltiplos pulsos que um botão gera ao ser pressionado ou solto.
(D) Correta: O comando `pinMode(BOTAO, INPUT_PULLUP);` configura o pino 32 (definido por `BOTAO`) como uma entrada digital e ativa um resistor de pull-up interno. Este resistor garante que, quando o botão não está pressionado (desacionado), o pino esteja em nível lógico alto ('1'), fornecendo um estado definido e estável.
E) Incorreta: A função `pinMode` define a configuração de um pino (entrada ou saída) de forma estática; ela não altera dinamicamente a função do pino com base no estado de um botão.
