Questão de Engenharia Civil · FCC TRT15 2024 (nº 49)

O conceito-chave aqui é que aberturas em paredes (como janelas e portas) criam pontos de concentração de tensões, e precisam de elementos estruturais específicos para distribuir essas tensões e evitar fissuras. Esses elementos são as vergas (acima da abertura) e as contravergas (abaixo da abertura).

• Verga: É uma viga pequena colocada na parte superior de uma abertura para suportar o peso da parede que está acima dela, evitando que a parede rache ou ceda sobre a abertura.
• Contraverga: É uma viga pequena colocada na parte inferior de uma abertura (especialmente janelas) para reforçar a alvenaria abaixo dela e distribuir as tensões que se concentram nos cantos inferiores, evitando fissuras diagonais que partem desses pontos.

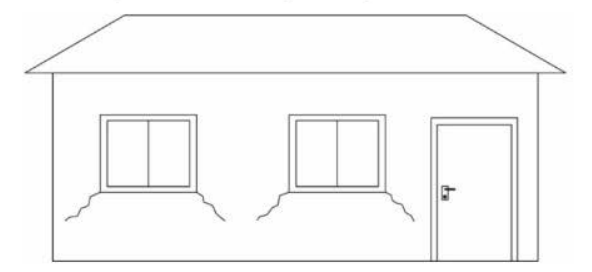

As fissuras diagonais nos vértices inferiores das janelas são um sinal clássico de que a alvenaria abaixo da janela não está resistindo adequadamente às tensões, o que aponta para a falta ou dimensionamento inadequado da contraverga.

(A) Incorreta: Recalque diferencial (afundamento desigual da fundação) geralmente causa fissuras mais amplas, que se estendem por grandes áreas da parede, muitas vezes em padrões diagonais que atravessam vários elementos e podem ser mais acentuadas em um lado da edificação. As fissuras mostradas são muito localizadas nos cantos inferiores da janela.
(B) Incorreta: Movimentações higroscópicas (expansão e contração da alvenaria devido a variações de umidade) tendem a causar fissuras mais aleatórias, mapeadas, ou verticais/horizontais, não especificamente diagonais partindo dos cantos inferiores de janelas.
(C) Correta: A ausência ou dimensionamento inadequado de uma contraverga faz com que a alvenaria abaixo da janela não consiga resistir às tensões de tração e cisalhamento que se concentram nos cantos inferiores da abertura. Isso leva ao surgimento das fissuras diagonais que partem desses pontos, exatamente como ilustrado na imagem.
(D) Incorreta: A ausência de vergas (elemento acima da abertura) causaria fissuras diagonais partindo dos cantos superiores da janela, estendendo-se para cima, ou até mesmo o colapso da alvenaria sobre a abertura. A imagem mostra claramente fissuras partindo dos cantos inferiores. A armadilha aqui é que vergas e contravergas são frequentemente mencionadas juntas, e a falta de uma pode ser confundida com a falta da outra, mas elas resolvem problemas em locais diferentes da abertura.
(E) Incorreta: A dilatação térmica das alvenarias (expansão e contração devido a variações de temperatura) pode causar fissuras, mas geralmente são verticais ou horizontais em paredes longas sem juntas de dilatação, ou em encontros de materiais diferentes. Embora a dilatação da esquadria da janela possa gerar tensões, a causa principal para o padrão específico de fissuras diagonais nos cantos inferiores da alvenaria é a falta de reforço estrutural da contraverga.
