Questão de Arquitetura e Urbanismo · FCC TRT-15 2018 (nº 40)

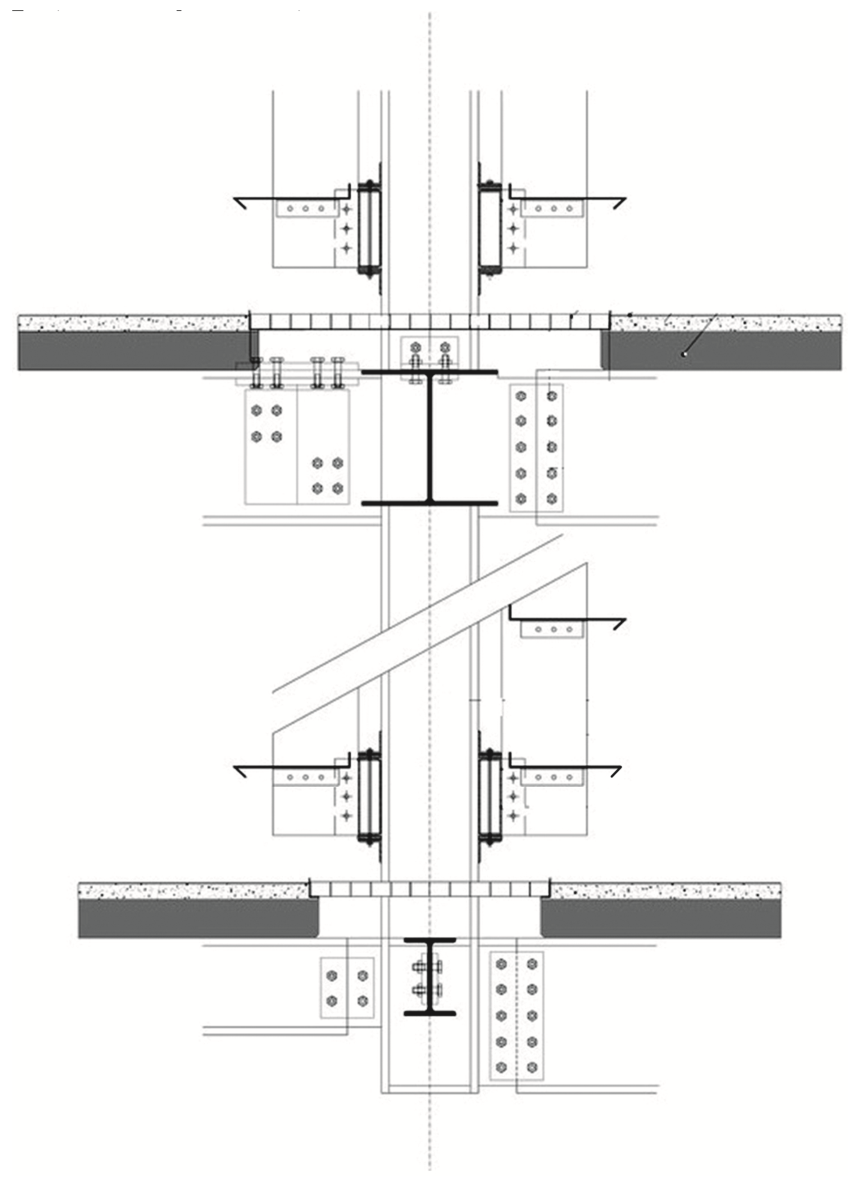

O detalhe mostra como os elementos estruturais de um prédio, como pilares (colunas), vigas (barras horizontais de suporte), lajes (pisos) e uma grelha metálica (estrutura vazada como uma grade), se conectam. A função da grelha metálica é o ponto chave aqui.

• (A) Incorreta: As vigas são perfis "I", mas as lajes são elementos planos e maciços, não perfis "I".
• (B) Incorreta: O pilar metálico é um elemento vertical contínuo. A grelha está posicionada entre os pavimentos, mas o pilar não se apoia sobre ela; ele passa por ela ou ao lado dela, sendo um elemento estrutural principal que suporta as vigas.
• (C) Incorreta: Lajes engastadas significam uma conexão rígida que impede a rotação. O detalhe não mostra uma conexão que possa ser classificada como totalmente engastada nos pilares; as lajes se apoiam nas vigas, que por sua vez se conectam aos pilares.
• (D) Incorreta: O pilar é um elemento vertical contínuo. As lajes se apoiam nas vigas. O pilar e as lajes não se apoiam diretamente sobre a mesma viga de forma conjunta; a viga se conecta ao pilar, e a laje se apoia na viga.
• (E) Correta: A imagem mostra uma grelha metálica instalada verticalmente entre os níveis das lajes. Por ser uma estrutura vazada (como uma grade), ela permite a passagem de ar e luz, facilitando a ventilação entre os pavimentos, o que é uma função comum para esse tipo de elemento em edifícios com espaços abertos ou átrios.
