Questão de Auditoria em Tecnologia da Informação · FCC Prefeitura de São Luís 2018 (nº 79)

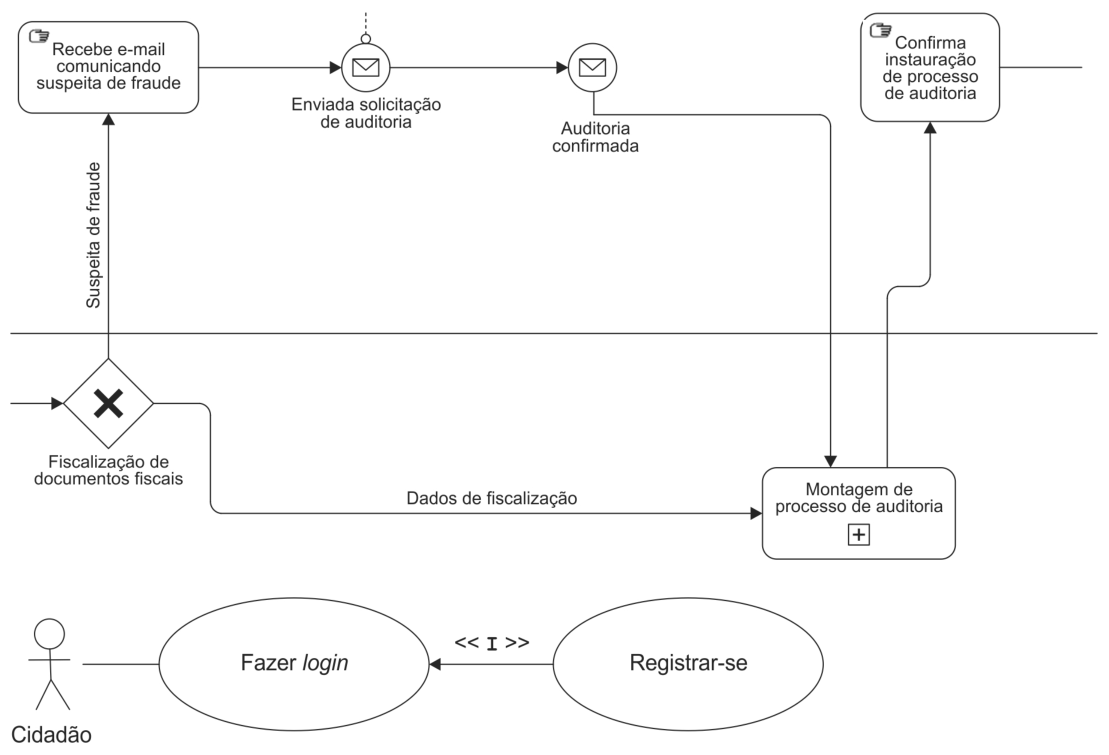

No UML (Linguagem de Modelagem Unificada), um Caso de Uso descreve uma funcionalidade do sistema do ponto de vista do usuário. As relações include e extend são usadas para estruturar e refinar esses casos de uso, indicando dependências entre eles.

• (A) Incorreta: Se fosse include, o registro seria obrigatório e ocorreria sempre como parte do processo de login, o que é contra-intuitivo para um login (onde o usuário já deveria estar registrado).
• (B) Incorreta: Se fosse extend, o registro seria opcional e ocorreria apenas sob certas condições, não "toda vez".
• (C) Incorreta: union não é um estereótipo padrão para relações entre casos de uso em UML; os estereótipos são include e extend.
• (D) Correta: A relação extend indica que o caso de uso estendido ("Registrar Cidadão") é opcional e pode ser invocado sob condições específicas (por exemplo, se o usuário não tem cadastro e o sistema oferece a opção de se registrar a partir da tela de login). Portanto, o registro não é obrigatório para realizar o login.
• (E) Incorreta: Se fosse include, significaria que o registro é uma etapa obrigatória do login, o que contradiz a ideia de que o cidadão "já está registrado". A armadilha aqui é confundir include com uma pré-condição já satisfeita; include significa que a ação acontece como parte do fluxo principal.
