Questão de Auditoria em Tecnologia da Informação · FCC Prefeitura de São Luís 2018 (nº 77)

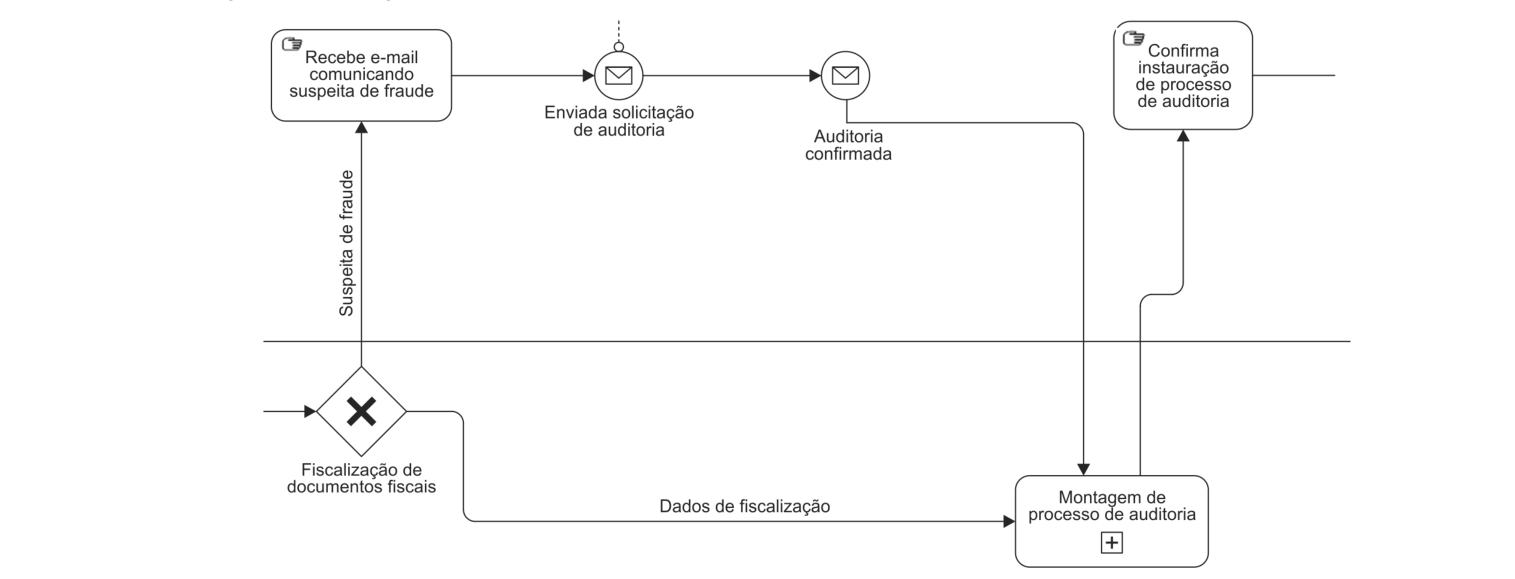

No BPMN (Business Process Model and Notation), os elementos visuais representam diferentes partes de um processo de negócio. É crucial reconhecer cada símbolo para entender o fluxo e a lógica.

• (A) Incorreta: Os ícones redondos no diagrama são Eventos (início e fim do processo), não link events. Um link event possui um ícone de seta dentro do círculo.
• (B) Incorreta: O losango com um 'x' no centro é um Gateway Exclusivo (Exclusive Gateway), que indica um ponto de decisão onde apenas um caminho pode ser seguido. Um multiple event tem um ícone de pentágono dentro do círculo. Armadilha da banca: O termo "múltiplo" pode confundir, pois o gateway lida com múltiplas opções de caminho, mas o símbolo 'x' indica que a escolha é exclusiva, e não um "evento múltiplo" que é outro tipo de elemento.
• (C) Incorreta: O losango com um 'x' no centro é um Gateway Exclusivo. Um event-based gateway (gateway baseado em evento) tem um ícone de pentágono dentro do losango e espera por um evento para determinar o fluxo.
• (D) Incorreta: "Recebe e-mail comunicando suspeita de fraude" é um Evento de Início (Start Event), que marca o começo do processo, e não uma atividade de regra de negócio. Atividades são retângulos com cantos arredondados.
• (E) Correta: "Montagem de processo de auditoria" é um retângulo com cantos arredondados e um sinal de '+' na parte inferior central, o que o caracteriza como um Subprocesso Colapsado (collapsed subprocess). Isso significa que ele encapsula um conjunto de atividades que podem ser detalhadas em um nível inferior ou em um diagrama separado.
