Questão de Engenharia Elétrica · FCC PGE-AM 2022 (nº 30)

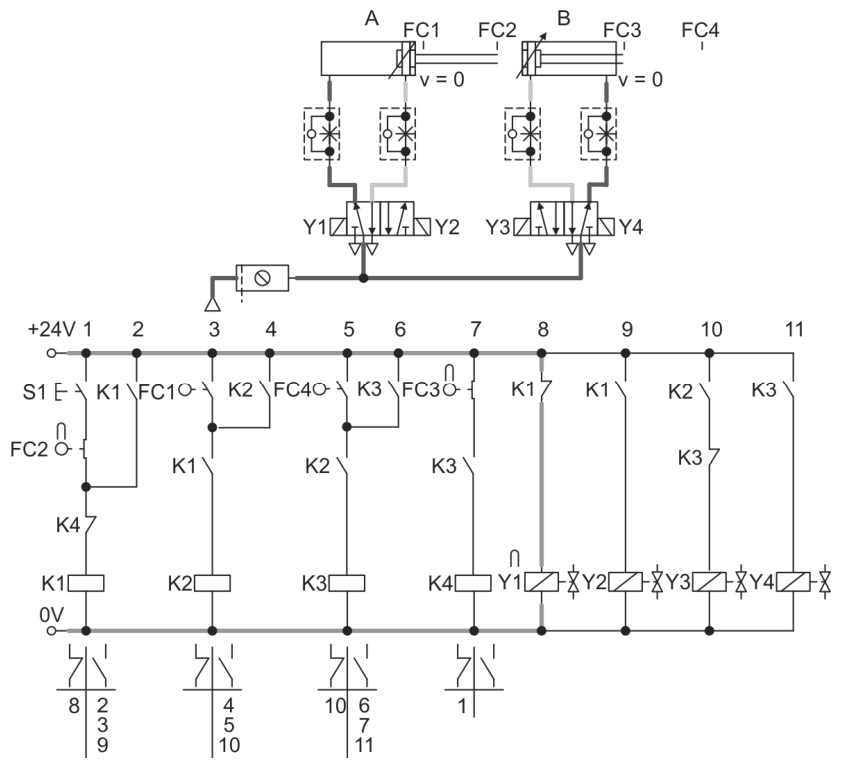

As chaves fim de curso (sensores de posição) em comandos eletropneumáticos são usadas para detectar quando um atuador (cilindro) atinge uma posição específica e, com isso, habilitar a próxima etapa da sequência. Para que a chave habilite a próxima etapa, seu contato deve fechar quando a posição é alcançada (ou seja, quando a chave é atuada). Isso é feito com um contato Normalmente Aberto (NA).

• Estado inicial: Ambos os cilindros A e B estão retraídos.

  • FC1 (fim de curso de A retraído) está atuado.
  • FC3 (fim de curso de B retraído) está atuado.
  • FC2 (fim de curso de A estendido) está não atuado.
  • FC4 (fim de curso de B estendido) está não atuado.

• Análise para cada FC na sequência (A-B+B-A+, interpretando A+ como avanço e A- como recuo, ou a sequência mais comum A+B+B-A-):

  • FC1 (A retraído): Atuado no início. É necessário que seu contato esteja fechado para iniciar a sequência (após S1) ou para habilitar a próxima etapa após A recuar. Para estar fechado quando atuado, precisa ser NA.
  • FC2 (A estendido): Não atuado no início. É necessário que seu contato feche quando A avança para habilitar a próxima etapa (B+). Para fechar quando atuado, precisa ser NA.
  • FC3 (B retraído): Atuado no início. É necessário que seu contato feche quando B recua para habilitar a próxima etapa (A+ ou A-). Para estar fechado quando atuado, precisa ser NA.
  • FC4 (B estendido): Não atuado no início. É necessário que seu contato feche quando B avança para habilitar a próxima etapa (B-). Para fechar quando atuado, precisa ser NA.

Em resumo, para que as chaves fim de curso funcionem como sensores de posição que habilitam a próxima etapa da sequência ao serem atuadas, todas elas devem possuir contatos Normalmente Abertos (NA).

Todas as alternativas, exceto a E, são incorretas porque:

• (A) Incorreta: FC3 e FC4 também precisam de contatos abertos (NA). A armadilha aqui é pensar que, por FC1 e FC3 estarem atuados no início, eles precisariam de um contato fechado (NF) para "abrir" e depois "fechar" em algum momento, ou que a condição inicial de atuado/não atuado ditaria o tipo de contato de forma diferente para cada um. No entanto, o que importa é que o contato feche quando a chave é atuada para habilitar a próxima etapa.
• (B) Incorreta: "Contato fechado" refere-se a Normalmente Fechado (NF). Se fossem NF, abririam quando atuadas, impedindo a progressão da sequência.
• (C) Incorreta: FC2 e FC3 também precisam de contatos abertos (NA).
• (D) Incorreta: FC1 e FC4 também precisam de contatos abertos (NA).
• (E) Correta: Todas as chaves fim de curso, para atuarem como sensores de posição que habilitam a próxima etapa da sequência, precisam ter pelo menos um contato Normalmente Aberto (NA). Assim, quando o cilindro atinge a posição e atua a chave, o contato NA fecha, permitindo a continuidade do circuito para a próxima ação.
