Questão nº 132
Questão de Física · INEP ENEM 2024 (nº 132)

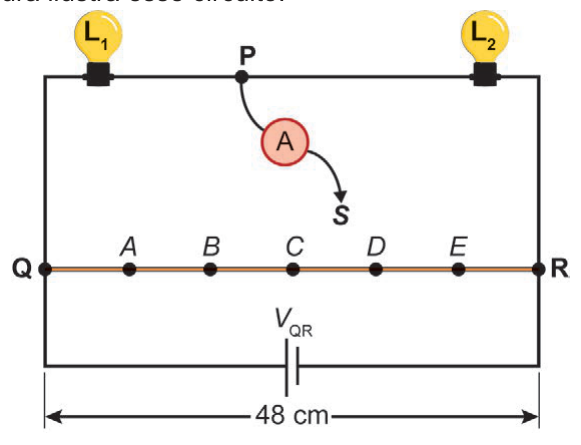

Uma caixa decorativa utiliza duas pequenas lâmpadas, L₁ (6 V – 9 W) e L₂ (12 V – 18 W), ligadas em série a uma bateria de tensão VQR. Um fio resistivo QR, de 48 centímetros, está ligado em paralelo à bateria. Cinco pontos, A, B, C, D e E, dividem o fio QR em seis segmentos de comprimentos iguais. O circuito também tem um amperímetro com dois terminais. Um dos terminais (P) está ligado ao fio entre as duas lâmpadas. O outro terminal (S) está livre e será ligado ao fio QR. Dependendo do ponto em que esse terminal livre for conectado, ocorrerá a mudança na tensão à qual as lâmpadas são submetidas. Os demais fios do circuito têm resistências elétricas desprezíveis. A figura ilustra esse circuito.
Em qual desses pontos o amperímetro deve ser conectado para que as lâmpadas acendam exatamente segundo as especificações de tensão e potência elétricas fornecidas?
- AA
- BB (alternativa correta)
- CC
- DD
- EE
Resposta comentada
Gabarito Alternativa B
Para que as lâmpadas operem exatamente segundo suas especificações nominais quando associadas em série, a queda de tensão e a corrente elétrica devem satisfazer simultaneamente os valores de projeto de cada componente. Analisando a divisão do fio resistivo em seis segmentos iguais de 48 centímetros, a conexão do terminal no ponto correspondente à alternativa 'B' fornece a proporção exata de resistência necessária para estabelecer a diferença de potencial exigida no circuito.
Fonte: INEP ENEM 2024 (Caderno Azul). Reproduzida para fins de estudo.
