Questão nº 109
Questão de Arquitetura e Urbanismo · CEBRASPE MP/CE 2025 (nº 109)
No que concerne ao sistema de cotagem, julgue os próximos itens.

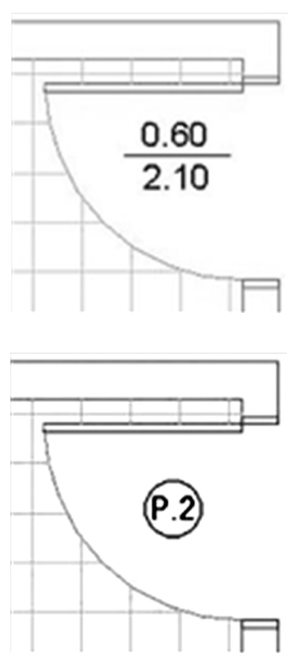

Nas representações a seguir, a esquadria identificada pelo número 2 deve ser acompanhada de um quadro que contenha, pelo menos, as seguintes informações: largura e altura da porta.
Resposta comentada
Toda esquadria (porta, janela, portão etc.) representada em planta baixa precisa vir acompanhada de um quadro de esquadrias — uma tabela que lista, para cada número/etiqueta, suas dimensões (largura × altura) e demais dados (tipo, material, quantidade). A etiqueta "2" sozinha no desenho não informa tamanho nenhum; quem lê o projeto só descobre a medida olhando esse quadro.
- Correta: Certo. A porta nº 2 é identificada por etiqueta, e a largura e a altura são informações mínimas obrigatórias do quadro de esquadrias — sem elas a representação fica incompleta.
Fica de olho: a banca costuma trocar "quadro de esquadrias" por "memorial descritivo" ou dizer que basta a cota no próprio desenho (dispensando o quadro), ou ainda afirmar que só a largura já é suficiente — qualquer uma dessas variações torna o item Errado.
Fonte: CEBRASPE MP/CE 2025 Analista Ministerial - Arquitetura e Urbanismo. Reproduzida para fins de estudo.
