Questão de Arquitetura e Urbanismo · CEBRASPE MP/CE 2025 (nº 110)

A cotagem é o conjunto de linhas, setas e números que informa a medida real de um elemento no desenho. Em projeto executivo, a altura de uma porta deve ser indicada por linhas de cota com setas nas extremidades, ligadas ao elemento por linhas de chamada (ou de extensão) — nunca por setas soltas apontando para dentro do vão.

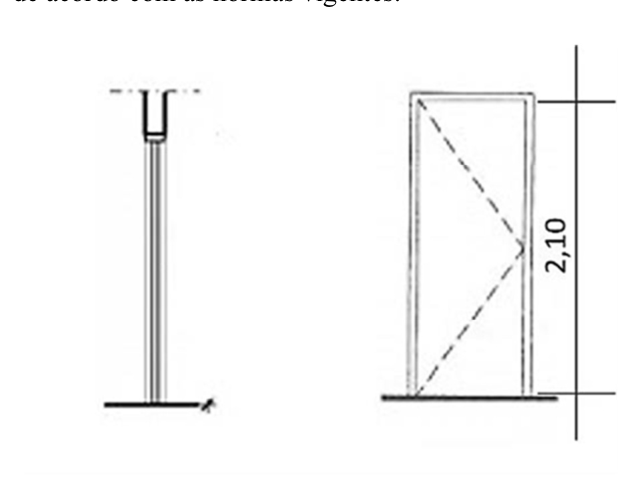

• Correta: Errado. A imagem mostra a cota de altura marcada com setas apontando para dentro do vão, sem linhas de chamada/extensão que liguem a medida às arestas da porta, contrariando o sistema normativo de cotagem.

Como ficaria certo: A altura da porta pivotante deve ser cotada com linhas de chamada partindo do piso e do topo do vão, unidas por uma linha de cota vertical com setas nas extremidades, indicando a medida fora do desenho da esquadria.
