Questão nº 108
Questão de Arquitetura e Urbanismo · CEBRASPE MP/CE 2025 (nº 108)
No que concerne ao sistema de cotagem, julgue os próximos itens.

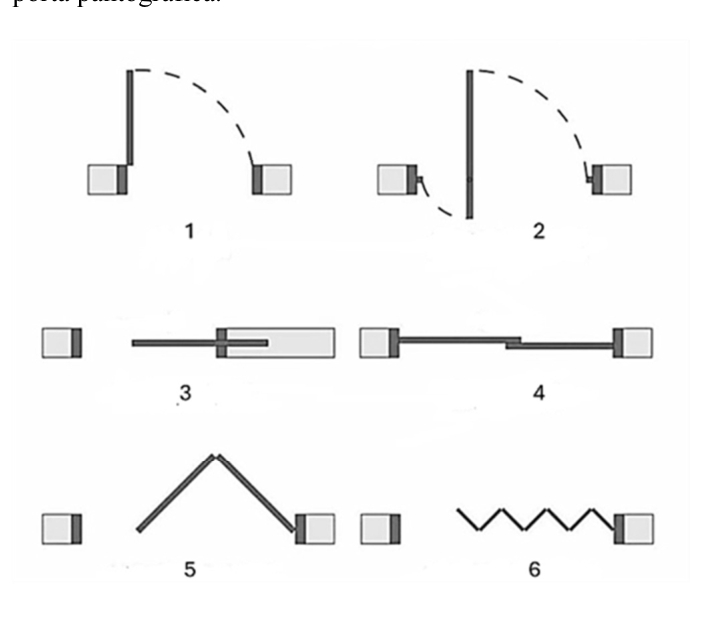

Nas imagens a seguir, a planta identificada pelo número 1 corresponde a uma porta de abrir ou de giro; a identificada pelo número 2 corresponde a uma porta rotativa; a identificada pelo número 3 corresponde a uma porta de correr embutida; a identificada pelo número 4 corresponde a uma porta de correr; a identificada pelo número 5 corresponde a uma porta articulada, também chamada de camarão, e a identificada pelo número 6 corresponde a uma porta pantográfica.
Resposta comentada
A planta baixa (vista de cima do ambiente) usa símbolos gráficos para indicar como cada porta se abre ou se move — e cada tipo tem um desenho próprio: arco de 90° para porta de giro, setas paralelas para correr, lâminas sanfonadas para articulada etc. A pegadinha aqui é trocar o símbolo de um tipo pelo nome de outro.
- Correta: Errado. O item descreve corretamente os números 1, 3, 4 e 5, mas erra ao afirmar que "a identificada pelo número 6 corresponde a uma porta pantográfica" — o símbolo 6 é de porta giratória (rotativa), e o 2 é que é a pantográfica (ou sanfonada).
Como ficaria certo: A planta 2 corresponde a uma porta pantográfica (sanfonada); a 6 corresponde a uma porta giratória (rotativa); as demais (1, 3, 4 e 5) permanecem como descrito.
Fonte: CEBRASPE MP/CE 2025 Analista Ministerial - Arquitetura e Urbanismo. Reproduzida para fins de estudo.
