Questão de Tecnologia da Informação · FGV TCE-TO 2022 (nº 56)

Uma classe associativa em UML é uma classe que descreve uma associação entre outras classes, possuindo atributos e operações que pertencem à própria relação, e não a uma das classes individualmente.

• (A) Incorreta: Merge é um elemento de diagramas de atividades ou estados, usado para indicar a convergência de fluxos, e não tem representação de diamante em diagramas de classes.
• (B) Incorreta: Decisão é um elemento de diagramas de atividades ou estados, representado por um losango (diamante), mas indica um ponto de escolha ou ramificação de fluxo, não uma relação entre classes.
• (C) Incorreta: Realização (ou implementação) é um relacionamento onde uma classe implementa uma interface, representado por uma linha tracejada com uma seta triangular vazia, não por um diamante.
• (D) Incorreta: Agregação é um tipo de associação que representa uma relação "todo-parte", onde o diamante (vazio para agregação, preenchido para composição) é colocado na extremidade da classe que representa o "todo". No diagrama, o diamante está no meio da linha de associação e conectado a uma terceira classe por uma linha tracejada, o que não é a notação para agregação. Armadilha: O uso de um diamante pode levar à confusão com agregação/composição, mas a posição (no meio da associação) e a conexão por linha tracejada a uma classe são cruciais para identificar uma classe associativa.

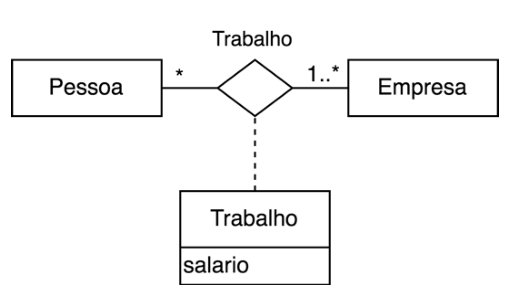

• (E) Correta: O símbolo do diamante na linha de associação entre Pedido e Produto, conectado por uma linha tracejada à classe ItemPedido, é a notação padrão para uma classe associativa em UML. Isso indica que ItemPedido é uma classe que detalha a relação entre um Pedido e um Produto, contendo atributos como quantidade e precoUnitario que são específicos dessa ocorrência da associação (quantos de um produto específico estão em um pedido específico).
