Questão nº 77
Questão de Engenharia Civil · FGV DPGE-RJ 2014 (nº 77)

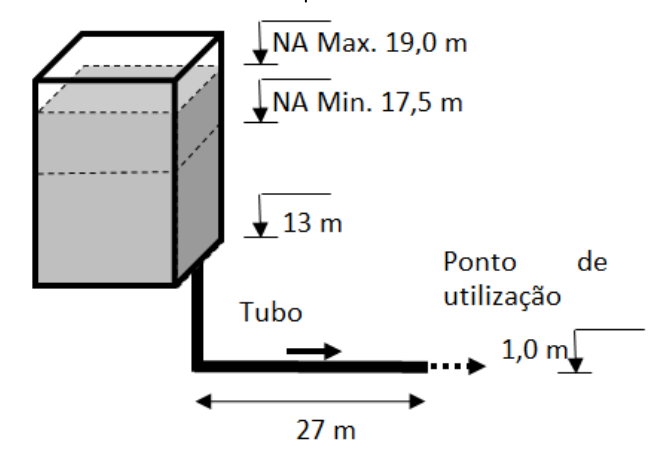

Considere a alimentação de água fria do reservatório o ponto de utilização mostrado na figura. A seta contínua mostra o sentido de escoamento e o ponto de utilização é um registro. Existem outros consumos abastecidos pelo reservatório.
Sabendo que a perda de carga unitária do reservatório até o ponto de utilização, incluindo perdas localizadas e distribuídas, é de 0,1 m/m, o valor da pressão estática máxima, no ponto de utilização, é
- A20,4 m
- B18,0 m (alternativa correta)
- C16,5 m
- D14,1 m
- E12,6 m
Resposta comentada
Gabarito Alternativa B
A pressão estática é a pressão que um fluido exerce devido à sua altura (elevação) quando está em repouso, ou seja, sem escoamento. Ela é calculada pela diferença de nível entre a superfície livre da água no reservatório e o ponto de interesse.
- (A) Incorreta: Não corresponde ao cálculo da pressão estática.
- (B) Correta: A pressão estática máxima é a diferença de nível entre a superfície da água no reservatório (20,0 m) e o ponto de utilização (2,0 m). . A informação sobre a perda de carga unitária é um distrator, pois a perda de carga só ocorre quando há escoamento (pressão dinâmica), e a questão pede a pressão estática (sem escoamento).
- (C) Incorreta: Esta alternativa seria obtida se o aluno, erroneamente, aplicasse a perda de carga à pressão estática. Se considerarmos a distância vertical (18m) como a "distância" para o cálculo da perda, teríamos , que é próximo a 16,5 m. Esta é a armadilha da banca: confundir pressão estática com pressão dinâmica e aplicar a perda de carga indevidamente.
- (D) Incorreta: Não corresponde ao cálculo da pressão estática nem a uma aplicação plausível da perda de carga.
- (E) Incorreta: Não corresponde ao cálculo da pressão estática nem a uma aplicação plausível da perda de carga.
Fonte: FGV DPGE-RJ 2014 Técnico Superior Especializado em Engenharia Civil (Caderno Tipo 1). Reproduzida para fins de estudo.
