Questão de Física · FGV CBMERJ 2024 (nº 88)

Quando um corpo está em equilíbrio, a soma de todas as forças sobre ele é nula (equilíbrio translacional) e a soma de todos os torques (momentos de força) também é nula (equilíbrio rotacional), significando que o corpo não se move nem gira.

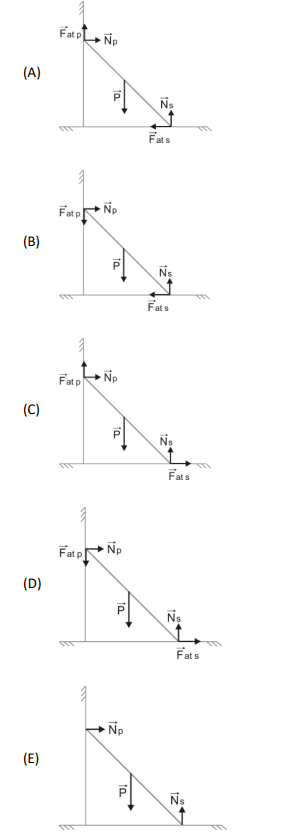

• (A) Correta: O diagrama representa corretamente todas as forças: o peso ($\vec{P}$) vertical para baixo no centro de massa; a normal do solo ($\vec{N}_s$) vertical para cima; o atrito do solo ($F_{at,s}$) horizontal para a esquerda (opondo-se à tendência de escorregar para a direita); a normal da parede ($\vec{N}_p$) horizontal para a direita (empurrando a escada); e o atrito da parede ($F_{at,p}$) vertical para cima (opondo-se à tendência de escorregar para baixo).
• (B) Incorreta: As forças de atrito ($F_{at,s}$ e $F_{at,p}$) estão com as direções invertidas em relação à tendência de movimento. Armadilha: O atrito sempre se opõe à tendência de movimento relativo entre as superfícies, não necessariamente ao movimento em si.
• (C) Incorreta: A força normal da parede ($\vec{N}_p$) e a força de atrito da parede ($F_{at,p}$) estão com as direções invertidas.
• (D) Incorreta: As forças normais ($\vec{N}_s$ e $\vec{N}_p$) estão com as direções invertidas.
• (E) Incorreta: O peso ($\vec{P}$) está aplicado na extremidade inferior da escada, e não no centro de massa; além disso, as forças de atrito ($F_{at,s}$ e $F_{at,p}$) estão com as direções invertidas.
