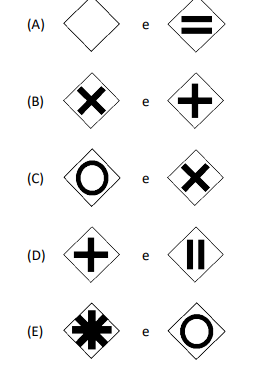

Na notação BPM v 2.0, um elemento gráfico do tipo gateway é usado para controlar a divergência e convergência de fluxos de sequência em um processo e os marcadores internos indicam o tipo de controle de comportamento. As representações gráficas dos gateways exclusivos e paralelos são, respectivamente,
- A
- B (alternativa correta)
- C
- D
- E
Resposta comentada
Gabarito Alternativa B
Gateways (portais) em BPMN são pontos de decisão ou união que controlam como o fluxo de sequência (o caminho que o processo segue) se divide (diverge) ou se junta (converge). O símbolo dentro do losango indica o tipo específico de controle.
- (A) Incorreta: O segundo símbolo é um Gateway Baseado em Eventos, não um Gateway Paralelo.
- (B) Correta: O primeiro símbolo (losango com "X") representa o Gateway Exclusivo, que permite que apenas um caminho seja seguido. O segundo símbolo (losango com "+") representa o Gateway Paralelo, que permite que todos os caminhos sejam seguidos simultaneamente. A ordem está correta conforme solicitado ("respectivamente").
- (C) Incorreta: Embora contenha os símbolos corretos para Gateway Paralelo e Exclusivo, a ordem está invertida em relação ao que foi pedido ("respectivamente"). Esta é uma armadilha comum para quem não presta atenção à palavra "respectivamente".
- (D) Incorreta: O segundo símbolo é um Gateway Baseado em Eventos, não um Gateway Paralelo.
- (E) Incorreta: O primeiro símbolo é um Gateway Baseado em Eventos, não um Gateway Exclusivo.
