Questão de Engenharia · FCC TRT22 2022 (nº 33)

Nivelamento geométrico é um método para medir a diferença de altura (desnível) entre dois pontos, usando um aparelho que projeta uma linha horizontal (o nível) e uma régua graduada (a mira). O desnível é calculado subtraindo a leitura na mira do ponto de vante (final) da leitura na mira do ponto de ré (inicial).

As leituras nas miras são:

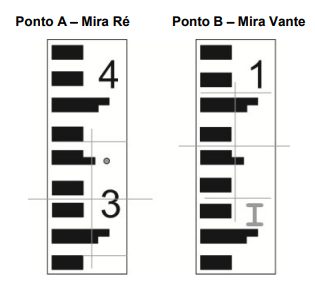

• No ponto A (Leitura de Ré - LR): Observando a imagem, a linha de visada do nível cruza a mira em 2.99 m. Portanto, LR = 2.99 m.
• No ponto B (Leitura de Vante - LV): Observando a imagem, a linha de visada do nível cruza a mira em 2.73 m. Portanto, LV = 2.73 m.

O cálculo do desnível (ΔH) entre A e B é dado pela fórmula:
ΔH = LR - LV
ΔH = 2.99 m - 2.73 m
ΔH = 0.26 m

Convertendo para centímetros, já que 1 m = 100 cm:
ΔH = 0.26 m * 100 cm/m = 26 cm.
Um desnível positivo significa que o ponto B é mais alto que o ponto A.

(A) Incorreta: O valor de 16 cm não corresponde ao cálculo das leituras apresentadas.
(B) Incorreta: O valor de -74 cm não corresponde ao cálculo das leituras apresentadas.
(C) Correta: O desnível é calculado como a Leitura de Ré (2.99 m) menos a Leitura de Vante (2.73 m), resultando em 0.26 m, que equivale a 26 cm.
(D) Incorreta: O valor de -23 cm é um distrator comum. Ele pode surgir de uma pequena leitura incorreta na mira (ex: 2.96 m em vez de 2.99 m para LR) combinada com um erro na aplicação da fórmula (ex: LV - LR) ou uma interpretação errada do sinal (assumindo que, por ter uma leitura menor, B seria mais baixo, quando na verdade uma leitura menor na mira significa que o terreno está mais alto em relação à linha de visada).
(E) Incorreta: O valor de 77 cm não corresponde ao cálculo das leituras apresentadas.
