Questão nº 37
Questão de Arquitetura e Urbanismo · FCC TRT17 2022 (nº 37)
FCC2022Analista Judiciário - Área Apoio Especializado - Especialidade ArquiteturaArquitetura e Urbanismo
Gabarito: Bver comentário ↓

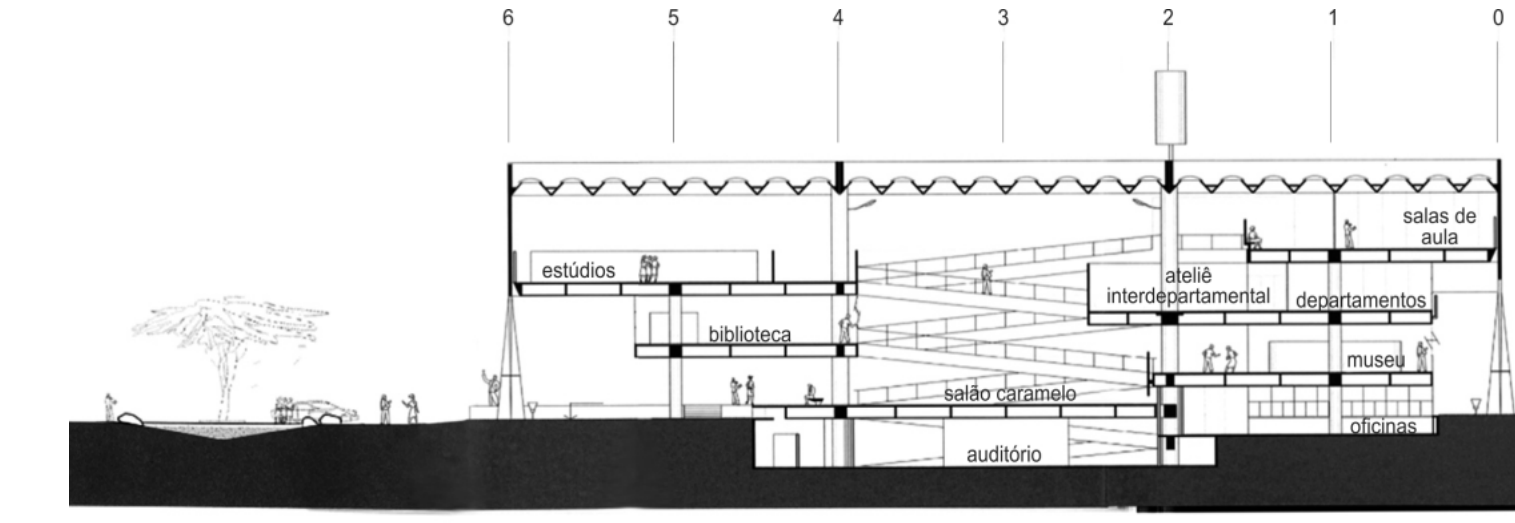

FAU-USP (1961-69), São Paulo, projeto concebido pelos arquitetos João Batista Vilanova Artigas e Carlos Cascaldi.
Em relação às informações que os cortes fornecem, verifica-se que
- Ao ateliê interdepartamental, embora ocupe o vazio, não o delimita, pois está dentro dele, e nesse corte, ao estar em vista e por fora, projetando-se sobre o salão caramelo, afirma uma das características da FAU: os edifícios dentro do edifício.
- Bmostra os principais elementos de sua configuração espacial e construtiva: o vazio, as rampas, os meios níveis, a hierarquia das vigas, a modulação e suas variantes, a iluminação zenital, o acesso, o peristilo, os pilares externos, as empenas e o volume por elas formado. (alternativa correta)
- Cmostra uma das situações emblemáticas da espacialidade da FAU: a presença da biblioteca vista em toda a sua dimensão, como uma unidade de espaço, com os limites definidos e a relação variada que estabelece com o vazio.
- Drevela a dimensão total do vazio nessa direção e também enfatiza outras particularidades: a escala real do ateliê interdepartamental nesse vazio; o auditório tendo o salão caramelo como cobertura e o foyer como praça de acesso – apresenta-se também como um edifício em si.
- Erevela o ajuste dos níveis para obter a curva de visibilidade dentro da modulação vertical do edifício, garantindo a unidade da estrutura de meios níveis, e a modulação das nervuras transversais protendidas, que varia para ajustar-se aos pilares.
Resposta comentada
Gabarito Alternativa B
As seções (ou cortes) são desenhos técnicos que mostram o interior de um edifício como se ele fosse fatiado, revelando sua estrutura, organização espacial, níveis, e elementos construtivos. Para a FAU-USP, esses cortes são essenciais para entender sua complexa espacialidade.
- (A) Incorreta: Embora o conceito de "edifícios dentro do edifício" seja relevante para a FAU, a descrição de como o ateliê interdepartamental é visto no corte ("em vista e por fora, projetando-se sobre o salão caramelo") é imprecisa, pois ele também é cortado, e a alternativa foca em um único elemento em vez de uma visão abrangente.
- (B) Correta: Esta alternativa descreve de forma abrangente e precisa os diversos elementos que os cortes da FAU-USP revelam: o vazio central, as rampas que conectam os meios níveis, a hierarquia das vigas de concreto aparente, a modulação estrutural, a iluminação zenital vinda do telhado, os pontos de acesso, o peristilo (colunata externa), os pilares externos robustos e as empenas que definem o volume geral. Todos esses elementos são claramente visíveis e compreensíveis através dos cortes.
- (C) Incorreta: As seções fornecidas não destacam a biblioteca "em toda a sua dimensão" ou como uma "unidade de espaço" de forma tão proeminente quanto o vazio central e as rampas. Embora a biblioteca seja um espaço importante da FAU, estes cortes específicos não a enfatizam dessa maneira.
- (D) Incorreta: A descrição da relação entre o auditório, o salão caramelo como cobertura e o foyer como praça de acesso é uma interpretação que não é totalmente clara ou precisa a partir dos cortes apresentados. Mistura observações corretas (dimensão do vazio, escala do ateliê) com uma descrição confusa ou potencialmente incorreta de outros espaços específicos. A armadilha aqui é a inclusão de detalhes que não são totalmente suportados pela imagem ou são interpretados de forma equivocada.
- (E) Incorreta: A menção à "curva de visibilidade" é muito específica e mais aplicável a espaços como auditórios, não sendo o principal foco dos cortes gerais do edifício. Além disso, a descrição detalhada das "nervuras transversais protendidas" e seu ajuste aos pilares, embora seja um detalhe construtivo, é excessivamente específica e não representa o conjunto de informações mais importantes que os cortes fornecem sobre a configuração espacial e construtiva geral.
Fonte: FCC TRT17 2022 Analista Judiciário - Área Apoio Especializado - Especialidade Arquitetura (Caderno Tipo 001). Reproduzida para fins de estudo.
