Questão de Conhecimentos Específicos · FCC TRF4 2025 (nº 47)

BPMN (Business Process Model and Notation) utiliza símbolos gráficos padronizados para representar os elementos de um processo de negócio, como Gateways (pontos de decisão ou fusão de fluxos) e Eventos (acontecimentos que influenciam o processo).

(A) Incorreta: O elemento E1 não é um Gateway Paralelo (que tem um '+' dentro), nem E2 é um Evento Intermediário de Compensação (que tem uma seta para trás).
(B) Incorreta: O elemento E1 não é um Gateway Inclusivo (que tem um 'O' com '+' dentro), nem E2 é um Evento Intermediário Condicional (que tem um ícone de página).
(C) Incorreta: O elemento E1, embora um losango vazio possa ser um Gateway Exclusivo, a presença do círculo vazio interno o define especificamente como um Gateway Baseado em Evento. E2 não é um Evento Vários Paralelos (que tem três linhas paralelas). A armadilha aqui é confundir o Gateway Exclusivo (losango vazio ou com 'X') com o Gateway Baseado em Evento (losango com círculo vazio interno). O círculo vazio é o detalhe crucial.

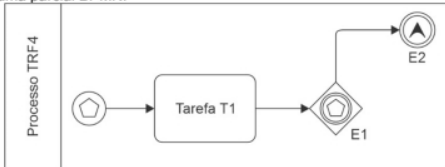

(D) Correta: O elemento E1 é um Gateway Baseado em Evento (representado por um losango com um círculo vazio interno), que espera por um evento específico para determinar o fluxo. O elemento E2 é um Evento Intermediário de Escalonamento (representado por um círculo duplo com uma seta apontando para cima), indicando que algo precisa ser escalado.
(E) Incorreta: O elemento E1 não é um Gateway Inclusivo (que tem um 'O' com '+' dentro), nem E2 é um Evento Link (que tem uma seta para a direita).
