Questão de Construção Civil · FCC TJ-MA 2019 (nº 57)

No AutoCAD, o comando FILLET serve para criar cantos arredondados (curvas) entre duas linhas ou objetos, unindo-os com um segmento de arco de um raio específico.

• (A) Incorreta: TRIM é usado para cortar partes de objetos que se estendem além de um limite ou entre outros objetos; embora o FILLET possa automaticamente cortar excessos, o TRIM por si só não cria o segmento de arco de união. A armadilha aqui é que o FILLET muitas vezes inclui uma operação de corte, mas o propósito principal do TRIM é cortar, não criar o arco.

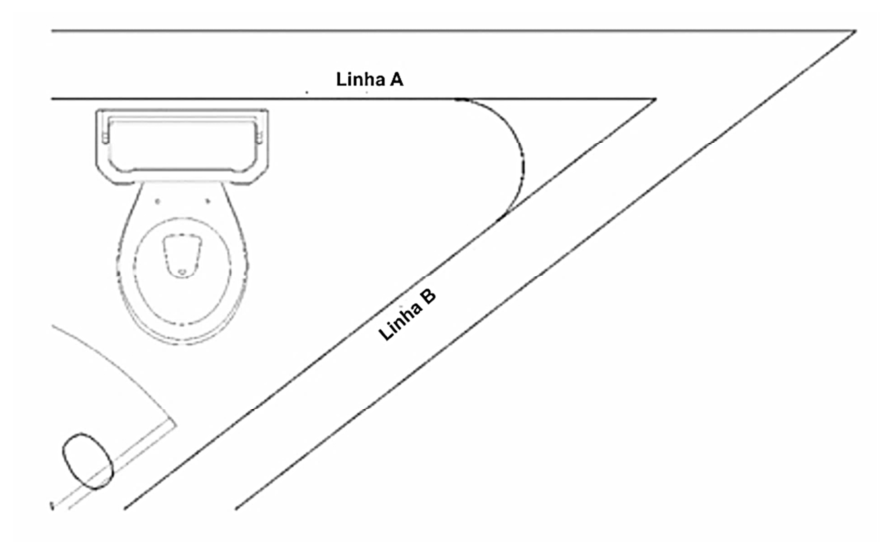

• (B) Correta: O comando FILLET (ou ARREDONDAR) é o único que permite unir duas linhas com um segmento de arco, criando um canto arredondado, exatamente como ilustrado na imagem.
• (C) Incorreta: EXTEND é usado para estender objetos até que eles encontrem outro objeto, não para criar um arco de conexão.
• (D) Incorreta: MIRROR é usado para criar uma cópia espelhada de objetos, não para unir linhas com um arco.
• (E) Incorreta: QLEADER é um comando para criar linhas de chamada (setas com texto) para anotações, sem relação com a união de linhas com arcos.
