Questão nº 47
Questão de Engenharia Civil · FCC PGE-AM 2022 (nº 47)

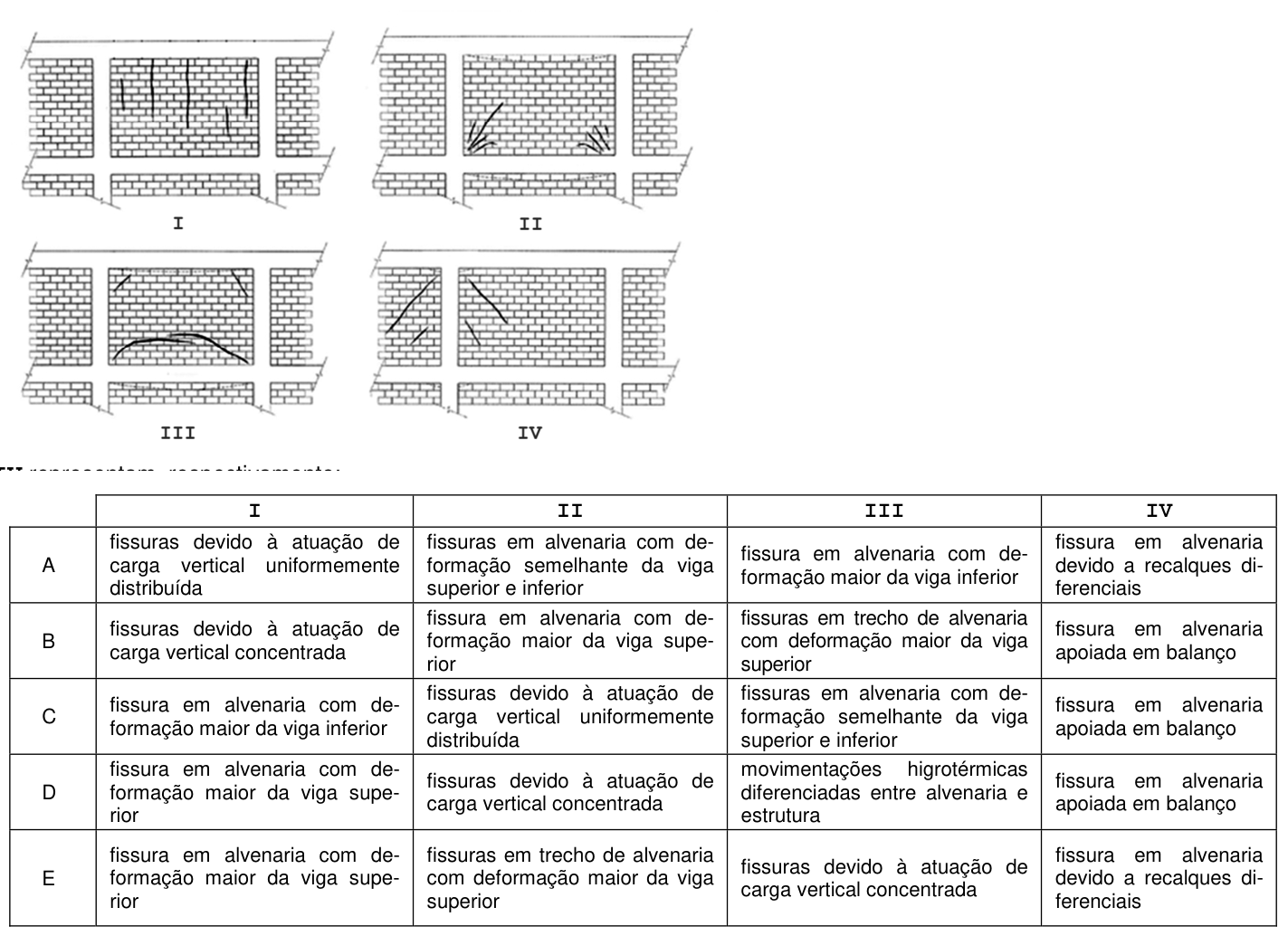

Considere os tipos de fissuras em alvenaria de vedação apresentados a seguir:
As figuras I, II, III e IV representam, respectivamente:
- AI – fissuras devido à atuação de carga vertical uniformemente distribuída; II – fissuras em alvenaria com deformação semelhante da viga superior e inferior; III – fissura em alvenaria com deformação maior da viga inferior; IV – fissura em alvenaria devido a recalques diferenciais. (alternativa correta)
- BI – fissuras devido à atuação de carga vertical concentrada; II – fissura em alvenaria com deformação maior da viga superior; III – fissuras em trecho de alvenaria com deformação maior da viga superior; IV – fissura em alvenaria apoiada em balanço.
- CI – fissura em alvenaria com deformação maior da viga inferior; II – fissuras devido à atuação de carga vertical uniformemente distribuída; III – fissuras em alvenaria com deformação semelhante da viga superior e inferior; IV – fissura em alvenaria apoiada em balanço.
- DI – fissura em alvenaria com deformação maior da viga superior; II – fissuras devido à atuação de carga vertical concentrada; III – movimentações higrotérmicas diferenciadas entre alvenaria e estrutura; IV – fissura em alvenaria apoiada em balanço.
- EI – fissura em alvenaria com deformação maior da viga superior; II – fissuras em trecho de alvenaria com deformação maior da viga superior; III – fissuras devido à atuação de carga vertical concentrada; IV – fissura em alvenaria devido a recalques diferenciais.
Resposta comentada
Gabarito Alternativa A
Fissuras em alvenaria são aberturas que surgem nas paredes e indicam que a estrutura está sob algum tipo de tensão ou movimento. A forma e a direção dessas fissuras são pistas importantes para identificar a causa do problema, seja por recalque da fundação, deformação de vigas ou sobrecarga na parede.
(A) Correta:
- I – fissuras devido à atuação de carga vertical uniformemente distribuída: A figura I mostra fissuras verticais, que são típicas de paredes submetidas a compressão excessiva por uma carga vertical distribuída de forma homogênea sobre a alvenaria.
- II – fissuras em alvenaria com deformação semelhante da viga superior e inferior: A figura II exibe fissuras diagonais que se cruzam, formando um "X", indicando que tanto a viga superior quanto a inferior estão sofrendo deformações (flexão) de magnitude similar, causando cisalhamento na alvenaria.
- III – fissura em alvenaria com deformação maior da viga inferior: A figura III apresenta fissuras diagonais que partem dos cantos inferiores e se direcionam para cima, formando um "V" invertido ou um arco. Isso ocorre quando a viga de apoio inferior (viga baldrame ou laje) deforma (flambagem ou recalque) mais do que a viga superior, "puxando" a alvenaria para baixo.
- IV – fissura em alvenaria devido a recalques diferenciais: A figura IV mostra fissuras diagonais que geralmente partem dos cantos ou do meio da parede, indicando que uma parte da fundação está cedendo mais do que outra (recalque diferencial), causando distorção na estrutura e na alvenaria.
(B) Incorreta: A descrição para a figura I ("carga vertical concentrada") não é a mais adequada para o padrão mostrado; para a figura II e III, as descrições de deformação da viga superior estão trocadas ou incorretas para os padrões apresentados; a figura IV não representa uma alvenaria apoiada em balanço.
(C) Incorreta: As descrições das figuras I, II e III estão trocadas entre si em relação aos padrões mostrados.
(D) Incorreta: As descrições para as figuras I, II e III estão incorretas para os padrões apresentados; "movimentações higrotérmicas" geralmente causam padrões de fissuras diferentes.
(E) Incorreta: As descrições para as figuras I, II e III estão incorretas para os padrões mostrados, embora a descrição da figura IV esteja correta, as demais invalidam a alternativa.
Fonte: FCC PGE-AM 2022 Técnico em Gestão Procuratorial - Especialidade Perícias e Avaliações Imobiliárias (Caderno Tipo 001). Reproduzida para fins de estudo.
