Questão de Engenharia Elétrica · FCC PGE-AM 2022 (nº 39)

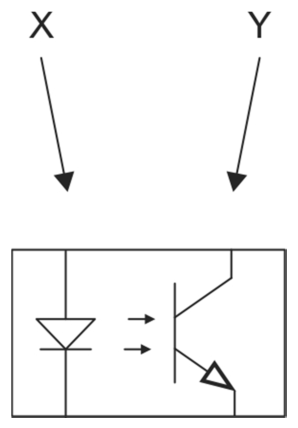

Um optoacoplador é um componente eletrônico que usa luz para transmitir um sinal elétrico entre dois circuitos que estão eletricamente isolados um do outro, garantindo segurança e evitando interferências. Ele é composto por um emissor de luz (geralmente um LED) e um detector de luz (como um fototransistor).

• (A) Incorreta: O dispositivo X é um LED, mas "de alto brilho" é uma característica específica, e o dispositivo Y não é um transistor CMOS, cujo símbolo é diferente.
• (B) Correta: O dispositivo X é um LED (Diodo Emissor de Luz), que emite luz (indicado pelas setas para fora) quando energizado; em optoacopladores, LEDs infravermelhos são comuns. O dispositivo Y é um fototransistor, um tipo de transistor que tem sua base sensível à luz (indicado pelas setas para dentro), permitindo a passagem de corrente quando a luz do LED o atinge.
• (C) Incorreta: O dispositivo X é um LED, que é um tipo de diodo, mas "diodo de sinal" é genérico e não especifica a emissão de luz. O dispositivo Y é um transistor bipolar, mas a descrição não inclui a característica essencial de ser sensível à luz (foto). A armadilha aqui é que, embora um LED seja um diodo e um fototransistor seja um tipo de transistor bipolar, as descrições em C são muito genéricas e omitem a funcionalidade de "opto" (luz) que é crucial para o componente.
• (D) Incorreta: O dispositivo X não é um varistor, que tem um símbolo diferente e uma função de proteção contra sobretensão.
• (E) Incorreta: O dispositivo X não é um diodo retificador (que não emite luz) e o dispositivo Y não é um MOSFET, cujo símbolo e princípio de funcionamento são distintos.
