Questão nº 29
Questão de Engenharia de Telecomunicações · CESGRANRIO Transpetro PSP-RH-2018.1 (nº 29)

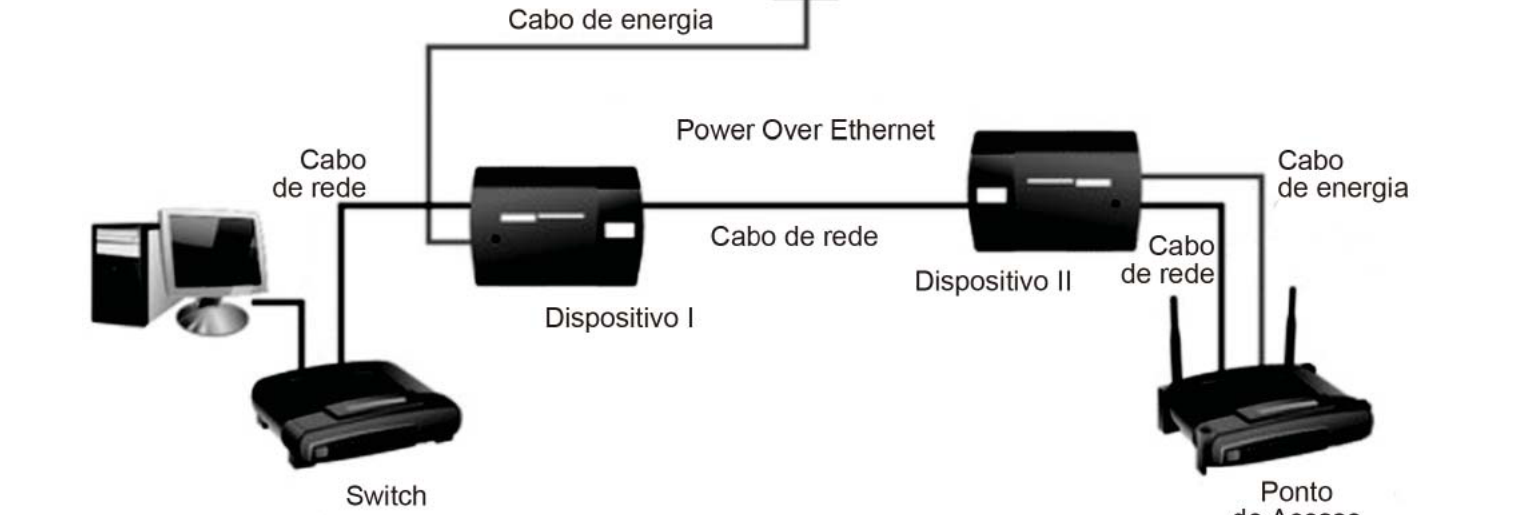

A Figura abaixo ilustra um esquema de emprego da tecnologia Power over Ethernet (PoE), uma tecnologia que permite aos cabos de rede não apenas transportarem dados, mas também fornecerem energia elétrica a dispositivos conectados em rede, habilitados para IP.
O dispositivo I é ligado na tomada e fornece energia ao cabo, enquanto o dispositivo II separa a corrente elétrica do sinal de rede, oferecendo dois conectores ao dispositivo, um conector de rede e um conector de energia ligado no lugar da fonte.
Esse esquema representa a solução mais simples, já que não há necessidade de se mexer no restante da estrutura da rede, mas não necessariamente é a mais barata, já que exige a aquisição adicional dos dois dispositivos I e II para cada aparelho que precisar receber energia.
Quais as denominações para os dispositivos I e II?
- Aconversor e bridge
- Bconversor e splitter
- Cinjetor e gateway
- Dinjetor e splitter (alternativa correta)
- Einjetor e bridge
Resposta comentada
Gabarito Alternativa D
Conceito-chave: Em PoE, o injetor (dispositivo I) é quem "injeta" energia elétrica no cabo de rede, e o splitter (dispositivo II) é quem "separa" essa energia do sinal de dados, entregando cada um em uma saída própria. Pense: injetor coloca energia no cabo; splitter divide energia e dados.
- (A) Incorreta: "Conversor" não é o termo técnico para quem fornece energia no PoE, e "bridge" é um dispositivo que interliga redes, não separa energia de dados.
- (B) Incorreta: "Conversor" é um termo genérico demais; o correto para o dispositivo I é "injetor", pois ele injeta energia, não converte sinal.
- (C) Incorreta: "Gateway" é um equipamento que conecta redes diferentes (ex.: internet e LAN), não tem função de separar energia do sinal de dados.
- (D) Correta: O injetor (I) é o dispositivo que recebe energia da tomada e a insere no cabo de rede; o splitter (II) é o que separa a corrente elétrica do sinal de dados, fornecendo um conector de rede e um de energia. Essa é a nomenclatura padrão da tecnologia PoE.
- (E) Incorreta: "Bridge" novamente é o termo errado para o dispositivo II; a função de separar energia e dados é exclusiva do splitter.
Armadilha do distrator mais tentador (B): A banca troca "injetor" por "conversor" para confundir quem sabe a função, mas não o nome técnico. O termo "conversor" é genérico e não é usado no padrão PoE — o correto é injetor para a fonte de energia e splitter para a separação.
Fonte: CESGRANRIO Transpetro PSP-RH-2018.1 Engenheiro(a) Júnior - Telecomunicações. Reproduzida para fins de estudo.
