Questão de Tecnologia da Informação · FGV CVM 2024 (nº 30)

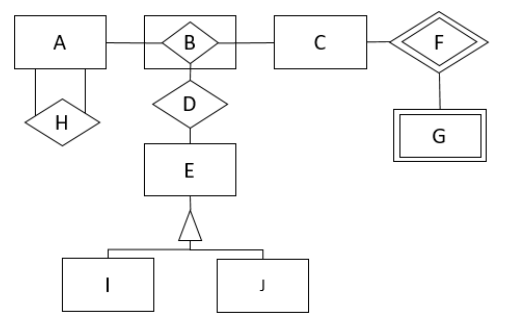

Um Modelo Entidade-Relacionamento (MER) é uma forma visual de organizar dados, mostrando as entidades (coisas importantes, como "Pessoa" ou "Produto") e como elas se relacionam umas com as outras (como "Pessoa compra Produto").

• (A) Correta: A entidade J se relaciona com a entidade A através do relacionamento U. A entidade I se relaciona com a entidade H através de S, e H se relaciona com A através de K. Como a entidade A participa do relacionamento B, tanto I quanto J podem, indiretamente, estar conectados ou "se relacionar com" o contexto do relacionamento B através de A.
• (B) Incorreta: H é uma entidade fraca (retângulo duplo) que depende da entidade forte A (retângulo simples) para sua identificação (através do relacionamento K). A armadilha aqui é inverter a dependência: uma entidade fraca depende de uma forte, mas não a "transforma" em algo. A entidade A já é forte.
• (C) Incorreta: O relacionamento B conecta apenas duas entidades (A e C), sendo, portanto, um relacionamento binário, e não ternário (que envolveria três entidades).
• (D) Incorreta: Não há no diagrama nenhuma indicação explícita de um relacionamento do tipo "todo-parte" (como agregação ou composição) entre G e C. Os relacionamentos existentes são associações genéricas.
• (E) Incorreta: A entidade I é uma entidade fraca que é dependente da entidade E para sua identificação (através do relacionamento L), e não do relacionamento B.
