Questão nº 95
Questão de Tecnologia da Informação · FGV CMSP 2024 (nº 95)

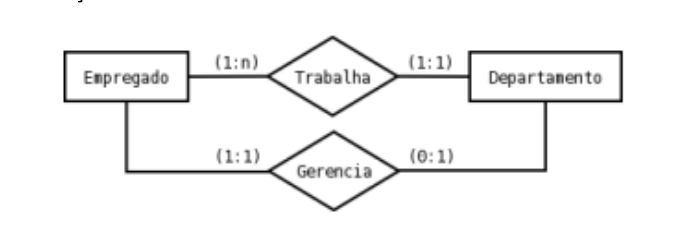

O Diagrama Entidade-Relacionamento abaixo foi criado utilizando a notação de Peter Chen:
Considere as afirmativas acerca deste diagrama e do modelo Entidade-Relacionamento:
I. No diagrama acima os losangos denominados 'Trabalha' e 'Gerencia' são denominados de Entidades do modelo;
II. A notação das cardinalidades define seus valores na forma (mínima, máxima);
III. O Modelo Entidade-Relacionamento permite associar atributos tanto a entidades como a relacionamentos.
Está correto apenas o que se afirma em
- AI.
- BII e III. (alternativa correta)
- CI e III.
- DII.
- EIII.
Resposta comentada
Gabarito Alternativa B
Conceito-chave: No Modelo Entidade-Relacionamento (MER), entidades são "coisas" do mundo real (retângulos), relacionamentos são associações entre entidades (losangos) e atributos são características (elipses). A notação de Peter Chen usa cardinalidade (mínima, máxima) para indicar quantas vezes uma entidade participa do relacionamento.
- (A) Incorreta: Losangos representam relacionamentos, não entidades; entidades são retângulos.
- (B) Correta: A afirmativa II está certa (a notação de Chen usa par (mínima, máxima)) e a III está certa (atributos podem ser ligados a entidades e a relacionamentos, como "data" em "Trabalha").
- (C) Incorreta: A afirmativa I é falsa (losango é relacionamento), então a combinação I e III não pode ser correta.
- (D) Incorreta: A afirmativa II é verdadeira, mas a III também é, então a resposta não pode ser só II.
- (E) Incorreta: A afirmativa III é verdadeira, mas a II também é, então a resposta não pode ser só III.
Armadilha da banca (distrator mais tentador): A letra C (I e III) é a pegadinha clássica: o aluno vê que "atributos em relacionamentos" é verdadeiro (III) e marca junto com I, achando que losango é entidade. Losango NUNCA é entidade — é relacionamento. A banca testa exatamente essa confusão visual entre as formas geométricas do diagrama de Chen.
Fonte: FGV CMSP 2024 Técnico Legislativo - Informática (Caderno Tipo 1). Reproduzida para fins de estudo.
