Questão de Tecnologia da Informação · FGV ALEP 2024 (nº 58)

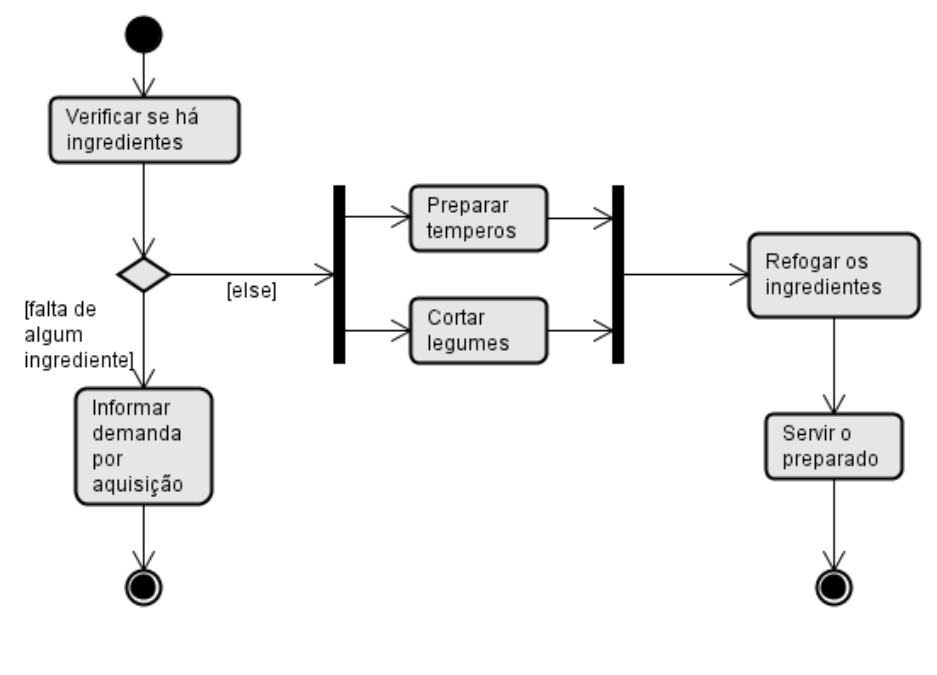

Um Diagrama de Atividades (Activity Diagram) em UML é usado para modelar o fluxo de trabalho ou os passos de um processo, mostrando a sequência de ações e as decisões que podem ocorrer, incluindo a execução paralela de tarefas.

• (A) Incorreta: Após a atividade “Verificar se há ingredientes”, o elemento presente é um nó de decisão (losango), que direciona o fluxo com base em uma condição, e não uma junção (que sincroniza fluxos paralelos).
• (B) Incorreta: As atividades “Preparar temperos” e “Cortar legumes” são precedidas por um nó de bifurcação (barra grossa), o que indica que elas devem ser feitas em paralelo (concorrentemente), e não necessariamente em sequência.
• (C) Correta: A condição de guarda "falta de algum ingrediente" é associada à seta que sai do losango. Se essa condição não for atendida (ou seja, a condição "[Não]" é verdadeira, significando que não falta ingrediente), o fluxo segue para a barra grossa que representa um nó de bifurcação, iniciando as atividades paralelas "Preparar temperos" e "Cortar legumes".
• (D) Incorreta: Não há raias de natação (swimlanes) representadas neste diagrama. As raias são divisões visuais que agrupam atividades por ator ou departamento, e não estão presentes aqui.
• (E) Incorreta: O diagrama apresenta apenas um ponto de estado inicial (o círculo preto em "Início") e um ponto de estado final (o alvo em "Fim"), e não dois iniciais.
