Questão nº 56
Questão de Tecnologia da Informação - Sistemas de Informação · FCC TRT15 2023 (nº 56)

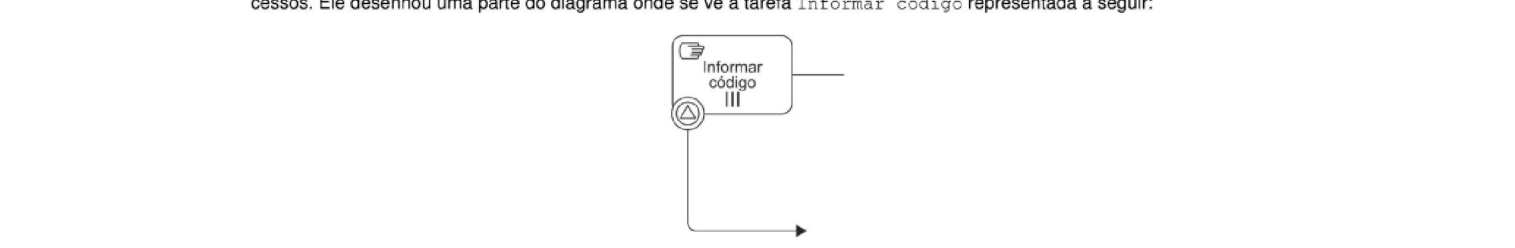

Um Técnico de um Tribunal Regional do Trabalho está desenhando um diagrama BPMN para o sistema de consulta de processos. Ele desenhou uma parte do diagrama onde se vê a tarefa Informar código representada a seguir:
Quanto ao tipo de tarefa, quanto ao evento anexado e quanto ao tipo de loop, a tarefa representa, correta e respectivamente, o tipo
- Aenvio, o evento múltiplo e o tipo de loop padrão.
- Bmanual, o evento sinal e o tipo de loop múltiplas instâncias. (alternativa correta)
- Cusuário tarefa, o evento timer e o tipo de loop subprocesso.
- Dscript, o evento compensação e nenhum tipo de loop.
- Ereceber tarefa, o evento condicional e o tipo de loop múltiplas instâncias.
Resposta comentada
Gabarito Alternativa B
BPMN (Business Process Model and Notation) é uma linguagem visual para modelar processos de negócio, usando símbolos padronizados para representar tarefas (o que é feito), eventos (o que acontece) e como as tarefas podem se repetir (loops).
- ** (A) Incorreta:** A tarefa não é de envio (que teria um ícone de envelope), o evento não é múltiplo (que teria um pentágono) e o loop não é padrão (que teria uma seta circular).
- ** (B) Correta:** A tarefa possui um ícone de mão, indicando uma tarefa manual (realizada por um humano sem auxílio direto de um sistema). O evento anexado à borda da tarefa, um triângulo com uma linha ondulada, representa um evento de sinal (que pode ser emitido ou recebido). As três linhas verticais abaixo da tarefa indicam um loop de múltiplas instâncias (a tarefa será executada várias vezes, possivelmente em paralelo, para diferentes itens).
- ** (C) Incorreta:** A tarefa não é de usuário (que teria um ícone de pessoa), o evento não é de timer (que teria um relógio) e "subprocesso" não é um tipo de loop. A armadilha aqui é confundir "tarefa manual" com "tarefa de usuário", ambos envolvem humanos, mas o ícone da mão é especificamente para manual.
- ** (D) Incorreta:** A tarefa não é de script (que teria um ícone de pergaminho), o evento não é de compensação (que teria setas duplas) e há um tipo de loop claramente indicado.
- ** (E) Incorreta:** A tarefa não é de recebimento (que teria um ícone de envelope vazio) e o evento não é condicional (que teria um ícone de página com til).
Fonte: FCC TRT15 2023 Técnico Judiciário - Área Apoio Especializado - Especialidade Tecnologia da Informação (Caderno Tipo 001). Reproduzida para fins de estudo.
