Questão nº 61
Questão de Engenharia de Minas · CEBRASPE PF 2025 (nº 61)

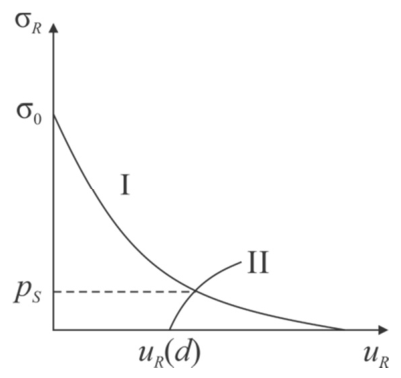

A partir do gráfico convergência/confinamento precedente, típico de escavações de túneis pelo NATM (New Austrian Tunneling Method), julgue os itens subsequentes.
No gráfico, I identifica a curva de confinamento do suporte, enquanto II representa a curva de convergência do maciço.
Resposta comentada
No NATM, a curva de convergência do maciço mostra como a parede do túnel se deforma conforme a pressão interna alivia; a curva de confinamento do suporte mostra como o suporte reage, ganhando rigidez ao ser instalado. No gráfico, a curva que cai (diminui a pressão com o aumento da deformação) é a do maciço, e a que sobe (aumenta a resistência com a deformação) é a do suporte.
- Correta: Errado. O item inverte os papéis: a curva II (que sobe) é a do suporte, e a curva I (que desce) é a do maciço — portanto, está errado ao dizer que "I identifica a curva de confinamento do suporte, enquanto II representa a curva de convergência do maciço".
Como ficaria certo: "No gráfico, II identifica a curva de confinamento do suporte, enquanto I representa a curva de convergência do maciço."
Fonte: CEBRASPE PF 2025 Perito Criminal Federal - Engenharia de Minas. Reproduzida para fins de estudo.
